Installation de pont élévateur clé en main
Dalle, déchargement, raccordements, montage et vérification de mise en service : un seul interlocuteur pour tout le chantier.
ou appelez le 06 09 77 77 98
Un pont. Un chantier. Un interlocuteur.
Installer un pont élévateur, c’est rarement un seul métier. Il faut souvent reprendre la dalle, amener l’électricité et l’air comprimé, décharger des colis lourds, monter le pont, puis le faire vérifier avant de l’utiliser. Quand chaque étape a son prestataire, chacune attend la précédente et personne ne répond du résultat. AF Inspection prend en charge l’ensemble du chantier, de la dalle à la mise en service.
Votre dalle peut-elle recevoir le pont ?
C’est la première question, et elle se règle avant la livraison, pas le jour du montage.
Un pont à colonnes transmet ses efforts au sol par quelques points d’ancrage. L’épaisseur de la dalle, la qualité du béton et son état au droit des colonnes doivent correspondre à ce que demande la notice du fabricant.
Nous vérifions l’épaisseur réelle, les fissures, les joints et les réseaux enterrés éventuels à l’emplacement prévu. Un sol qui paraît sain en surface peut être trop fin ou dégradé à l’endroit exact où la colonne doit être chevillée.

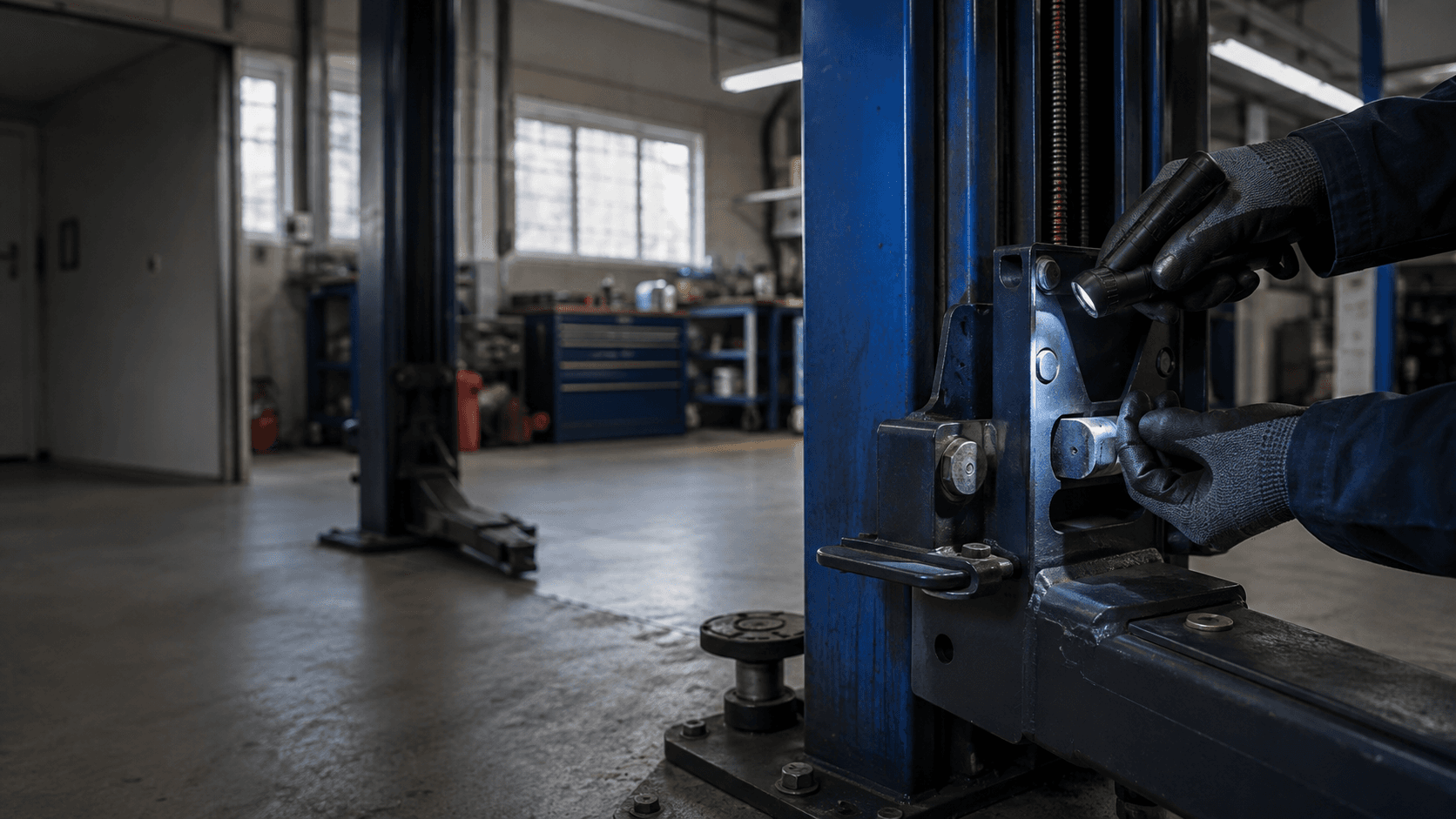

Si la dalle convient, les ancrages sont posés selon la notice : diamètre et profondeur de perçage, type de cheville et couple de serrage.
Dalle trop fine ou abîmée : reprendre, agrandir ou créer
Une dalle inadaptée ne condamne pas le projet. Elle change le chantier.
Selon le constat, plusieurs solutions existent : couler des massifs en béton sous les colonnes, reprendre une zone dégradée, agrandir la surface existante ou créer une dalle neuve dimensionnée pour le pont.
Ces travaux de génie civil sont intégrés au chantier d’installation. Vous n’avez pas à trouver un maçon, à lui transmettre la notice du fabricant ni à caler son intervention avant celle du monteur.
Le temps de séchage du béton est pris en compte dans le planning : un pont ne se cheville pas dans une dalle qui n’a pas encore atteint sa résistance.

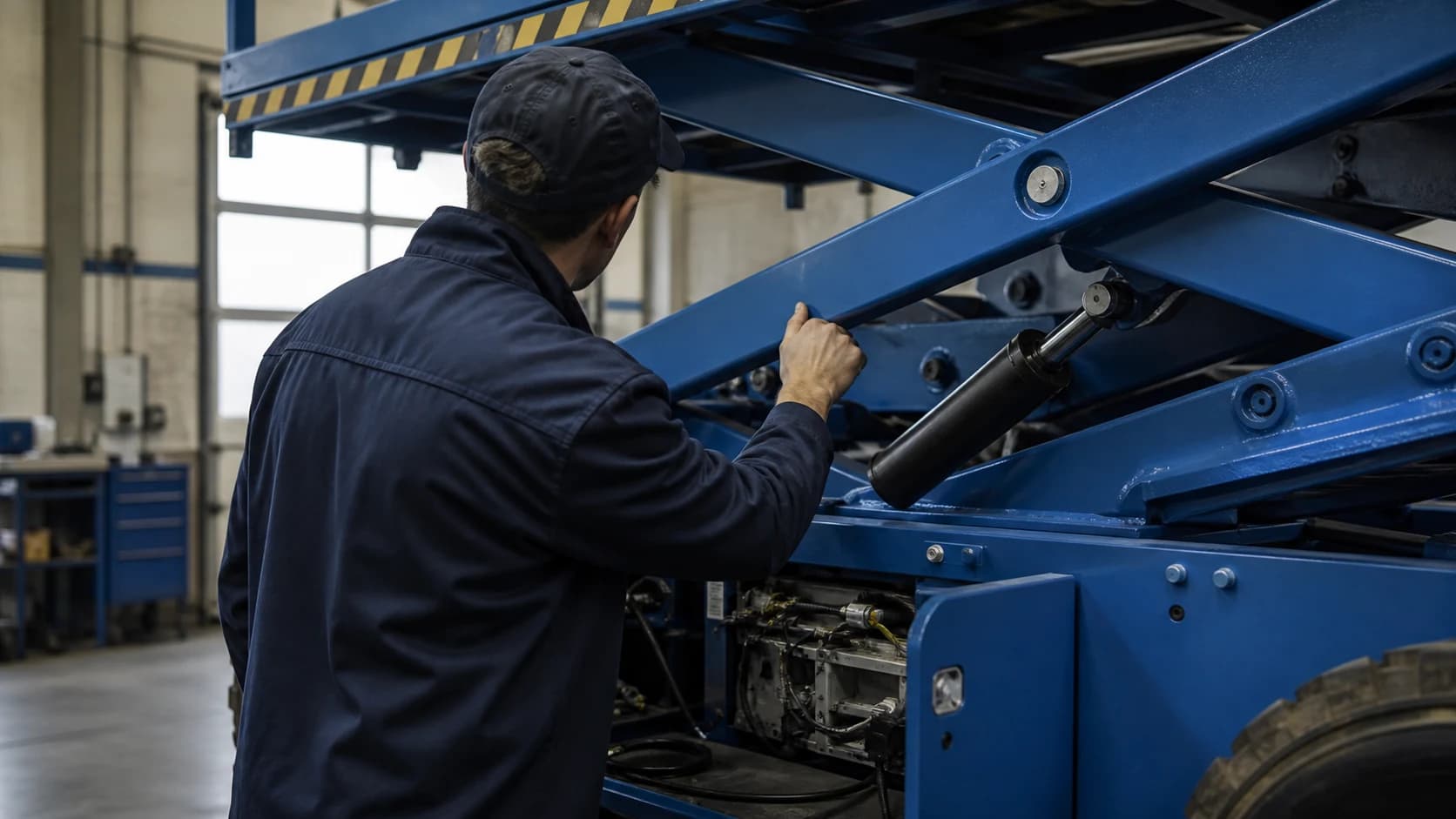

Pont encastré : la fosse et le génie civil
Un pont encastré libère le sol, mais il se prépare comme un ouvrage.
Pour un pont à ciseaux encastré, le plateau affleure le sol. Il faut creuser, réaliser une fosse ou un caisson béton aux cotes du fabricant et prévoir l’évacuation de l’eau qui peut s’y accumuler.
La fosse, les réservations pour les gaines et le montage du pont sont préparés ensemble, pour que les cotes du génie civil correspondent exactement à l’appareil livré.
Livraison et déchargement du pont
Le transporteur livre le colis. Il ne le met pas en place à votre place.
Un pont élévateur arrive en colis lourds et encombrants. Selon la prestation choisie, le transporteur peut se limiter à une livraison au camion : le déchargement et l’acheminement jusqu’à l’emplacement restent alors à organiser sur place, avec les moyens adaptés.
Nous prenons en charge la réception, le déchargement et la mise en place des éléments au pied de l’emplacement de montage. Vous n’avez ni à immobiliser vos équipes ni à trouver un chariot au dernier moment.
Raccordement électrique : 220 V ou 380 V
L’alimentation se vérifie avec le pont, pas après sa livraison.
Le groupe hydraulique d’un pont fonctionne en monophasé ou en triphasé selon le modèle. L’alimentation disponible dans l’atelier doit donc être connue avant de commander ou, à défaut, avant de fixer la date de montage.
Nous vérifions la tension et la puissance disponibles, la protection de la ligne et le cheminement jusqu’au pupitre de commande, puis réalisons le raccordement.
Circuit hydraulique et air comprimé

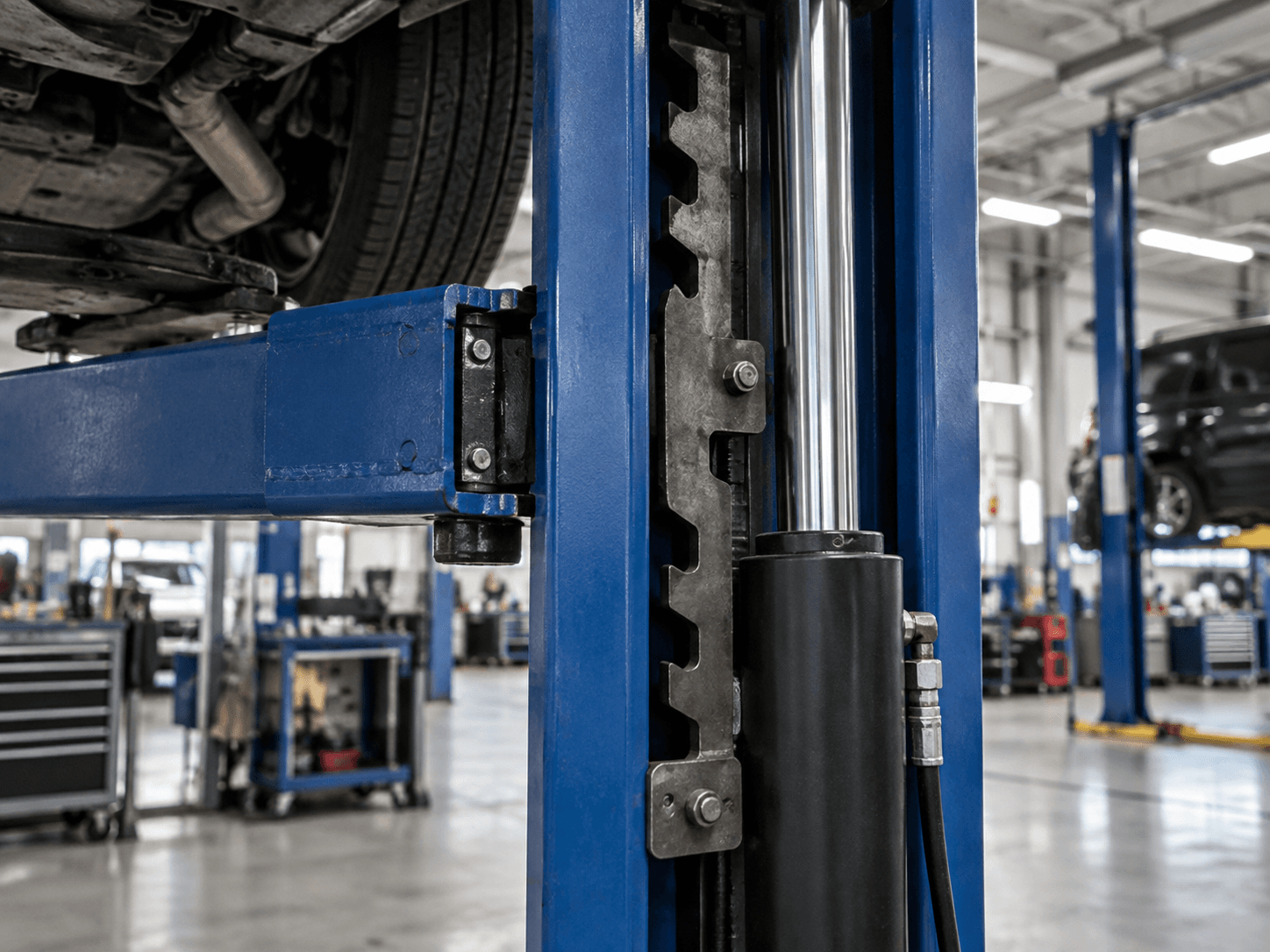

Certains ponts demandent de l’air pour déverrouiller leurs sécurités.
Selon le modèle, le pont a besoin d’une arrivée d’air comprimé, notamment pour le déverrouillage pneumatique des crans de sécurité. Il faut alors amener le réseau jusqu’au poste, avec un point de raccordement adapté.
Côté hydraulique, les flexibles sont raccordés entre le groupe et les vérins, le circuit est rempli avec le fluide prévu par le fabricant, purgé, puis contrôlé en étanchéité avant les premiers essais.

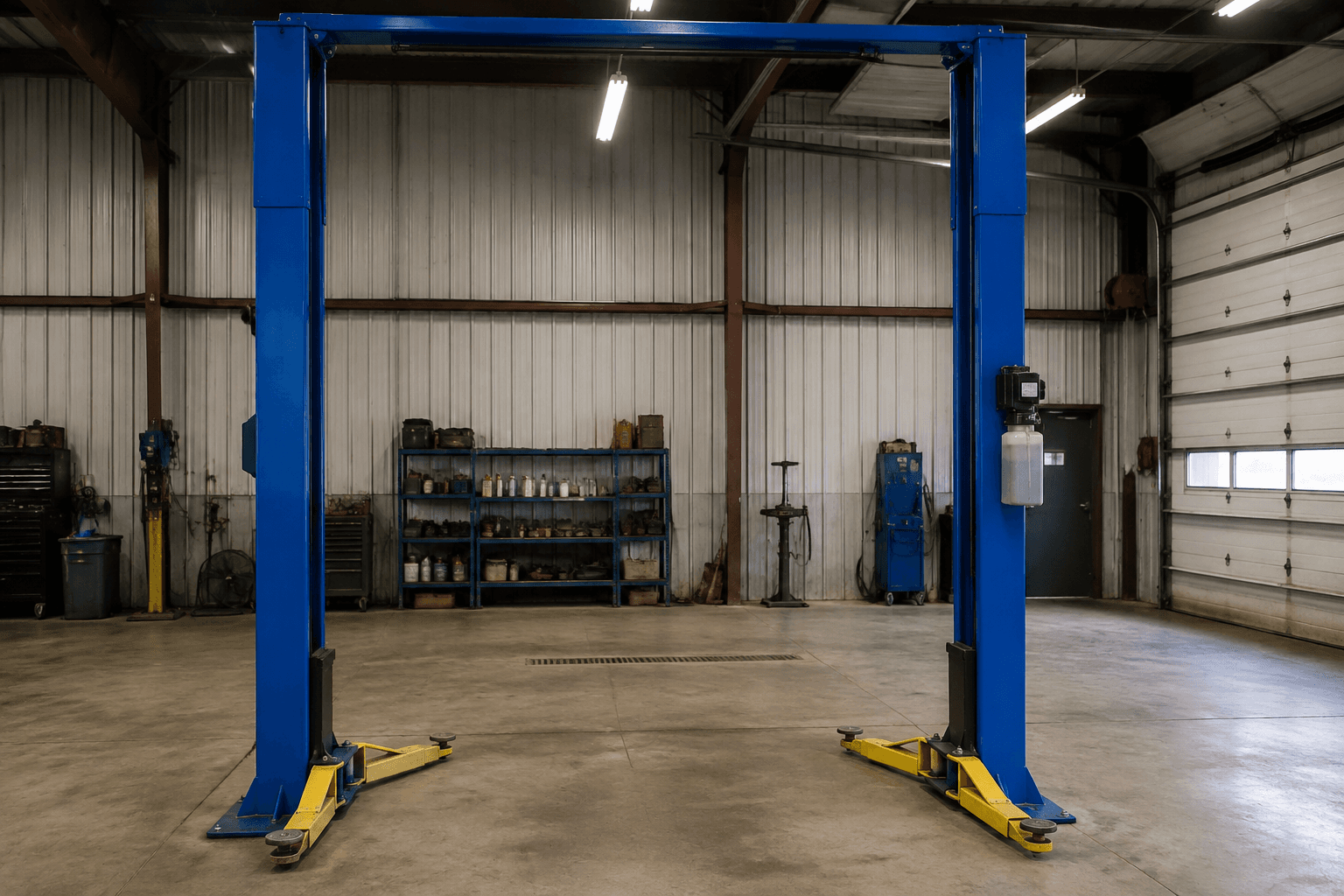

Hauteur, dégagements et implantation
Un pont bien placé se juge véhicule levé, portières ouvertes.
La hauteur sous plafond doit permettre de lever les véhicules que vous traitez, sans toucher un éclairage, une gaine ou une porte sectionnelle en position ouverte.
Autour du pont, les dégagements laissent circuler le technicien, ouvrir les portières et atteindre les commandes. L’implantation tient aussi compte de l’entrée des véhicules et des postes voisins.
Pont poids lourds : un chantier à part
Un camion, un car ou un bus ne se lève pas avec un pont de garage agrandi.
Ponts à quatre colonnes, ponts à ciseaux PL, jeux de colonnes mobiles ou fosse : le choix dépend des véhicules traités, de leur empattement et de la façon dont l’atelier travaille. Les efforts transmis au sol sont bien plus élevés qu’en véhicule léger, et la dalle se vérifie en conséquence.
La hauteur utile compte aussi : cabine levée, portes de l’atelier, éclairage et ponts roulants éventuels. Les éléments livrés sont plus lourds, et leur déchargement demande des moyens de manutention adaptés.
Nous préparons ces points dès l’étude, puis réalisons le montage, les essais et la vérification de mise en service comme pour un pont VL.
Montage, réglages et essais
Un pont se monte selon sa notice, puis se prouve en fonctionnement.
Levage et positionnement des colonnes, pose de la traverse et des bras, réglage de la synchronisation, des câbles ou des chaînes selon le modèle, puis réglage des sécurités.
Les essais techniques de fin de montage vérifient les mouvements, la synchronisation, les fins de course et le fonctionnement des sécurités, d’abord à vide puis en charge.
La VMS avant la première utilisation
Un pont neuf ou déplacé ne se met pas en service sur la seule foi du montage.
Avant de lever un véhicule dans le cadre du travail, le pont doit faire l’objet d’une vérification de mise en service. Elle comprend notamment l’examen d’adéquation, l’examen de montage et d’installation, et les épreuves de charge statique et dynamique.
La VMS reste un acte distinct de l’installation, avec son propre rapport. AF Inspection peut la réaliser dans la continuité du chantier : vous n’avez pas à chercher un autre intervenant pour pouvoir utiliser votre pont.
Après la pose : VGP et maintenance
L’installation ouvre le suivi du pont, elle ne le termine pas.
Un pont élévateur en service fait ensuite l’objet de vérifications générales périodiques. Son historique commence dès l’installation : notice, rapport de VMS, réglages et interventions.
Entretien préventif, dépannage et réparation peuvent être assurés par le même interlocuteur, avec l’historique complet du pont. Après une réparation touchant un organe essentiel, la vérification de remise en service est organisée lorsqu’elle est applicable.
Ce qui fait varier le prix
Le prix du pont n’est qu’une partie du coût d’une installation.
Le coût réel dépend surtout de ce que le site demande : état et épaisseur de la dalle, travaux de génie civil ou fosse d’encastrement, alimentation électrique à créer ou à renforcer, réseau d’air comprimé à amener, conditions de déchargement et d’accès.
C’est pourquoi le devis se construit à partir du modèle de pont, de sa notice et d’une vue du site : photos, dimensions ou visite. Chaque poste y apparaît séparément, pour que vous sachiez ce que vous payez.
Aller plus loin
Où en est votre projet de pont ?
Indiquez le modèle envisagé ou commandé, l’emplacement prévu et ce que vous savez déjà du site. Nous qualifions les travaux à prévoir et construisons le chantier complet.
